PUI（Perfect User Interface）完美界面
一、 概述
PUI（Perfect User Interface）完美界面由曾参与iPhone设计的归国留学人员和具有多年工控自动化设计的工程师共同主导设计，累积多年和多行业的经验和成果，精心为客户打造提高产品体验和产品竞争力的产品。PUI完美界面以追求卓越的性能效果与低廉的价格的平衡点、追求设计周期与成本的平衡点、追求彩屏显示与专业控制的平衡点为终极目标，愿与广大有志于提高产品竞争力的企业和工程技术人员同进退，共发展。本着“技术为根，诚信为本；共创伟业，同赢天下。”的经营理念，愿与供应商、客户和渠道商广交朋友，形成共创同赢的局面！
二、 应用框图
PUI完美界面可以实现PLC/PC或者单片机通过串口实现指令控制操作界面，同时获取触摸屏坐标信息。系统框图如下图所示：

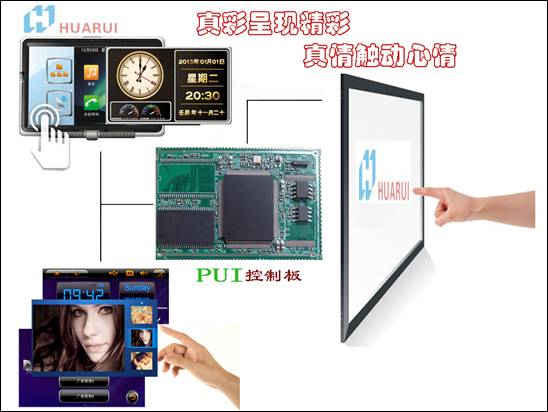

三、 核心技术描述
PUI完美界面技术核心来源于目前世界上最先进的产品领域，并通过多种技术重组和融会贯通，融合了以下多种技术：
l iPhone dazzling显示技术
l 3D UI显示技术
l 拍照、录像功能
l 32Bit Ultra-True-Color显示技术
l MP3、WMA、WAV AUDIO播放技术
l 多格式视频播放技术
l 电阻和电容触摸屏控制技术
l 触摸按键控制技术
l PC Keyboard & Mouse控制技术
l 零功耗绿色环保省电控制技术
l 多轴运动控制技术

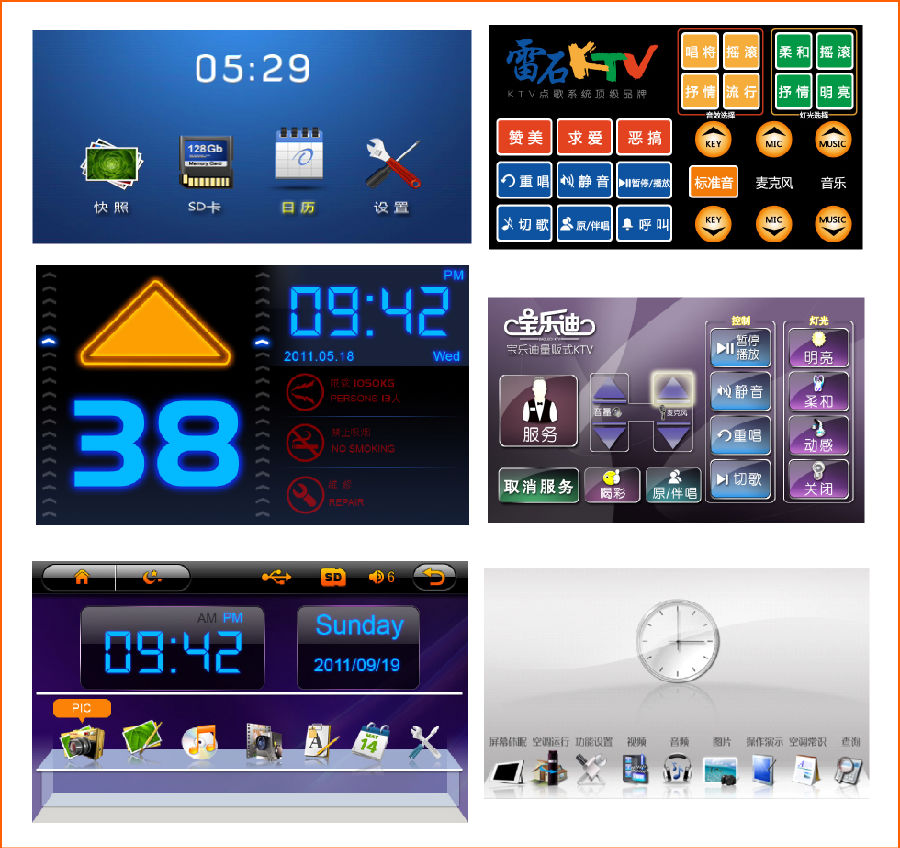

四、 应用领域
PUI完美界面自投放市场以来已经在以下领域得到应用和客户的认可：
l 工控、仪表HMI领域
l 电梯楼层显示领域
l 高端家电领域
l 美容和健身产品领域
l 点菜、点歌系统
l 停车收费系统
l 门控、收费系统
l 广告系统
l 其他需要通过彩屏来提高产品性价比的领域
五、 与MCU的通信接口方式
PUI完美界面与主控有多种接口，以满足多种应用的需要：
l LVTTL UART接口
l RS232接口
l RS485/422接口
l CAN Bus接口
l IR/ irDa接口
l 并行接口（8086）
附：串口屏指令速查表，详细说明请参考《PUI终端指令集 V1.2.doc》
类别 | 命令码 | 命令参数 | 说明 |
系 统 操 作 | 00 | 无 | 握手指令 |
15 | 无 | 开启JPG动画层，默认关闭 | |
17 | 无 | 开启HMI真彩层，默认开启 | |
E0 | <Baud rate> | 设置波特率，默认波特率为115200 | |
E1 | <Size> | 通过串口更新图片资源 | |
E2 | <Size> | 通过串口更新镜像文件 | |
E3 | <Size> | 通过串口更新字库文件 | |
字 符 操 作 | 51 | <Mode> <Distance> <Col> <X> <Y> <String> | 16×16点阵GB2312内码字符显示 |
52 | 24×24点阵GB2312内码字符显示 | ||
53 | 32×32点阵GB2312内码字符显示 | ||
54 | 48×48点阵GB2312内码字符显示 | ||
图 形 操 作 | 60 | <Col> <X> <Y> | 指定位置画点 |
62 | <Mode> <X> <Y> <FrCol> <BgCol> <Data> | 自定义画点，可用于画虚线 | |
63 | <Mode> <X> <Y> <Col> <Len> | 画直线 | |
64 | <Mode> <sX> <sY> <Col> <eX> <eY> | 画斜线 | |
68 | <Mode> <X> <Y> <Col> <Rd> | 画圆 | |
69 | <Mode> <X> <Y> <Col> <Rd> | 画实心圆 | |
6A | <Mode> <X> <Y> <Col> <RdA> <RdB> | 画椭圆 | |
6B | <Mode> <X> <Y> <Col> <RdA> <RdB> | 画实心椭圆 |
6C | <Mode> <X> <Y> <Col> <Rd> <sAngel> <eAngel> | 画扇形 | |
区 域 操 作 | 70 | <Col> | 把屏幕清成指定颜色 |
71 | <Mode> <X> <Y> <Col> <W> <H> | 把指定区域清成指定颜色 | |
72 | <Mode> <X> <Y> <W> <H> | 把指定区域反色 | |
图 片 操 作
| 81 | <ID> <X> <Y> | 显示本地图片(压缩) |
82 | <ID> <dX> <dY> <sX> <sY> <W> <H> <Mode> <Col> | 显示本地图片的指定区域(压缩) | |
83 | <FID> <ID> <X> <Y> | 显示本地图片 | |
84 | <FID> <ID> <dX> <dY> <sX> <sY> <W> <H> <Mode> <Col> | 显示本地图片的指定区域 | |
85 | <FID> <ID> | 显示本地JPG图片 | |
86 | <FID> <ID> <X> <Y> | 显示SD卡图片 | |
87 | <FID> <ID> <dX> <dY> <sX> <sY> <W> <H> <Mode> <Col> | 显示SD卡图片的指定区域 | |
88 | <FID> <ID> | 显示SD卡的JPG图片组 | |
89 | <FID> <ID1> <ID2> … | 显示本地JPG图片 | |
8A | <FID> <ID1> <ID2> … | 显示SD卡的JPG图片组 | |
音 频 操 作 | 91 | <Type> <FID> <ID1> <ID2> … | 播放本地的音乐文件 |
92 | <Type> <FID> <ID1> <ID2> … | 播放SD卡上的音乐文件 | |
93 | 无 | 暂停播放 | |
94 | 无 | 继续播放 | |
95 | 无 | 停止播放 | |
96 | <Vol> | 设置音量 |
六、 输出显示终端
PUI完美界面从输出终端分以下几个产品线：
l 真彩TFT屏显示模组
l VGA/HDMI/YPbPr输出模块
l CVBS输出模块
l OLED显示模组
l LED彩屏显示模组
l 点阵液晶显示模组
七、 可选功能模块和配件
l TTL-RS232模块
l TTL-RS485模块
l USB-UART模块TTL
l USB-UART模块 RS232
l SD卡
l TF卡
八、 产品分类与命名规则
深圳市华瑞微电子有限公司PUI产品编号规则 | ||
（以PUI-035TS-3224C-R010为例） | ||
对照说明 | PUI | HRM Perfect User Interface |
- | 分隔符 | |
035 | 035 | |
T | 颜色：B=单色（1bit） E=256色（8bit） S=65K色（16bit） T=16.7M色（24bit） | |
S | 对外接口：S = TTL串口； P = 并口； C = CAN总线； R = RS485总线； I = IR | |
- | 分隔符 | |
32 | 横向分辨率：32=320 48=480 64=640 80=800 10=1024 12=1280 13=1366 | |
24 | 纵向分辨率：24=240 48=480 60=600 76=768 80=800 | |
C | 工作温度范围：C=商业级（-20/+70以内） I=工业级（-20/+70及以上）M=军工级别 A=汽车级 | |
- | 分隔符 | |
T | 外设说明：N=无外设 K=键盘接口 R=普通触摸屏 T+=配钢化触摸屏 C=电容触摸屏 T=触摸按键 | |
0 | 结构形式：0=无外壳 1=有外壳 2=屏带支架 | |
1 | 硬件序列号：0-9以区别不同的硬件版本 | |
0 | 附加说明：0＝无定义 1=…… | |
备注： | ||
九、 产品选型总表
最后更新日期：2013-7-18
尺寸 | 型 号 | 分辨率 | 颜色 | 内核 | 有效视域 | 描 述 |
3.5寸 | PUI-035TS-3224C-N010 | 320*240 | 16.7M | Q1 | 70.1x52.6 | 不带支架，不带触摸屏 |
3.5寸 | PUI-035TS-3224C-R110 | 320*240 | 16.7M | Q1 | 70.1x52.6 | 超薄支架，电阻触摸屏 |
3.5寸 | PUI-035TS-3224C-N210 | 320*240 | 16.7M | Q1 | 70.1x52.6 | 一体化支架，不带触摸屏 |
4.0寸 | PUI-040TS-3224C-N010 | 320*240 | 16.7M | Q1 | 81.12*60.84 | 不带支架，不带触摸屏 |
4.0寸 | PUI-040TS-3224C-N110 | 320*240 | 16.7M | Q1 | 81.12*60.84 | 超薄支架，不带触摸屏 |
4.0寸 | PUI-040TS-3224C-N210 | 320*240 | 16.7M | Q1 | 81.12*60.84 | 一体化支架，不带触摸屏 |
4.3寸 | PUI-043TS-4827C-N010 | 480*272 | 16.7M | Q1 | 95.0x53.9 | 不带支架，不带触摸屏 |
4.3寸 | PUI-043TS-4827C-R110 | 480*272 | 16.7M | Q1 | 95.0x53.9 | 超薄支架，电阻触摸屏 |
4.3寸 | PUI-043TS-4827C-N210 | 480*272 | 16.7M | Q1 | 95.0x53.9 | 一体化支架，不带触摸屏 |
5.0寸 | PUI-050TS-4827C-R010 | 480*272 | 16.7M | Q1 | 110.9x62.8 | |
5.0寸 | PUI-050TS-8048C-R110 | 800*480 | 16.7M | Q1 | 108.0x64.8 | 高清 |
5.6寸 | PUI-056TS-6448C-R010 | 640*480 | 16.7M | Q1 | 112.9x84.7 | |
7.0寸 | PUI-070TS-8048C-N010 | 800*480 | 16.7M | Q2 | 154.1x85.9 | 不带支架，不带触摸屏 |
7.0寸 | PUI-070TS-8048C-R010 | 800*480 | 16.7M | Q2 | 154.1x85.9 | 超薄支架，电阻触摸屏 |
7.0寸 | PUI-070TS-8060C-R010 | 800*600 | 16.7M | Q2 | 141.6x106.2 | |
8.0寸 | PUI-080TS-8060C-R010 | 800*600 | 16.7M | Q2 | 162.0x121.5 | |
9.7寸 | PUI-097TS-1076C-R010 | 1024*768 | 16.7M | Q2 | 196.6x147.5 | |
10.2寸 | PUI-102TS-1060C-R010 | 1024*600 | 16.7M | Q2 | 222.7x125.3 | |
10.4寸 | PUI-104TS-1060C-R010 | 1024*600 | 16.7M | Q2 | 211.2x158.4 | |
CVBS | PUI-AAANS-7248C-N010 | 720*480 | 16.7M | Q2 | —— | AV输出，彩色OSD，接电视 |
VGA | PUI-BBBNS-1076C-N010 | 1024*768 | 16.7M | Q2 | —— | VGA输出接电视或者显示器 |
YPbPr | PUI-CCCNS-1272C-N010 | 720*480 | 16.7M | Q2 | —— | 色差输出接电视 |
HDMI | PUI-DDDNS-1910C-N010 | 1024*768 | 16.7M | Q3 | —— | HDMI输出接电视 |
