带拍照功能可视对讲室内机控制方案 V1.0

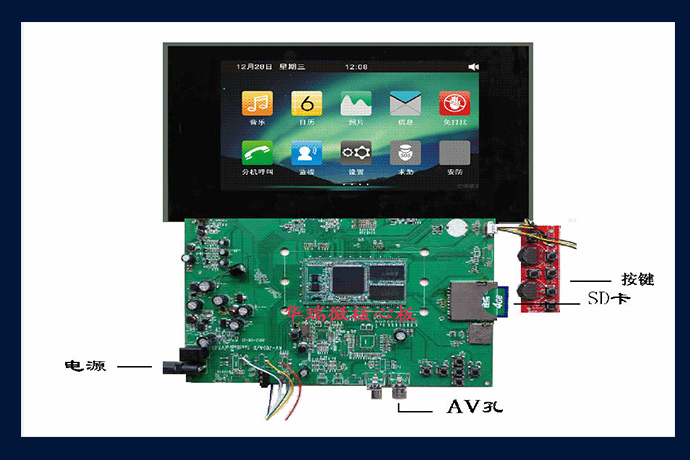

       ARM平台:采用核心板+底板的构造形式





一、方案概述和卖点


1.  提升产品性能和体验,提升公司核心竞争力;


2.  支持与门铃主机的多种连接方式,使用拍照模块后可以实现拍照功能和图片查看功能,MP3播放功能;


3.  独家具有3D的真彩色(1677万色)的绚丽UI效果,内置RTC实时时钟功能,可以实现模拟钟、万年历等高难度UI显示效果;


4.  核心板可以支持各种数字屏、模拟屏、sRGB屏、数值TCON屏、CPU屏等,可以在不修改外壳的情况下快速形成量产产品;


5.  核心板模块无需增加元件可以直接支持电阻式触摸屏;


6.  核心板高集成化,大大减少了PCB面积,减少元器件的焊接,同时降低了生产成本;


7.  全板使用进口元器件和进口高品质主控、存储器,保证安防领域的高稳定性要求


8.  支持SD卡和U盘存储和数据读取


9.  可以用于独户型、楼宇型对讲



二、硬件架构图

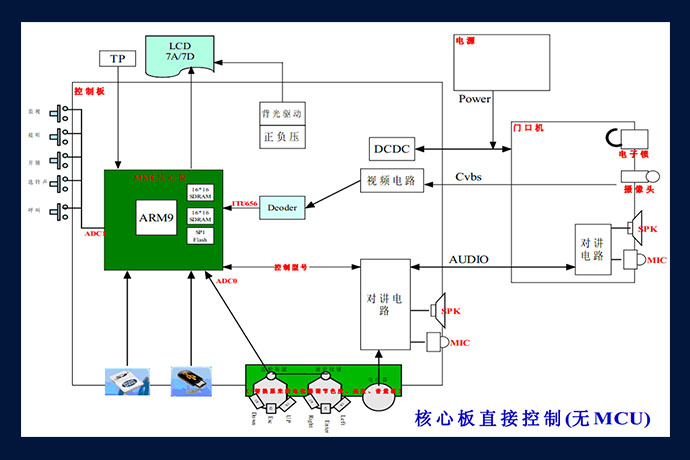

不带单片机控制


——该方式可以直接使用控制板指定的IO实现整个系统控制

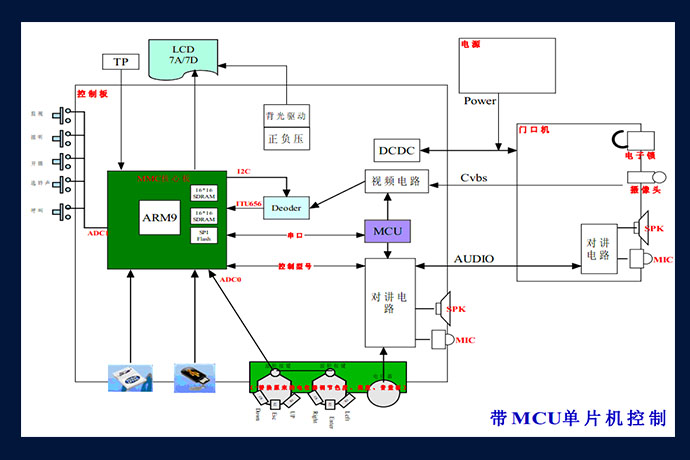

 带单片机控制


——该方式可以通过原来的单片机实现整个系统的控制





默认串口协议说明(协议可定制):


1. 串口配置:

波特率:9600

数据位:8

停止位:1

校验位:无

流控制:无



2. 目前定义的串口命令与说明:


1) 状态控制

  0x21:切换到视频呼叫界面。将根据拍照设置,是否自动拍照

  0x22:切换到视频监控界面。可手动拍照,但不会自动拍照

  0x23:切换到当前设置的待机界面。在视频模式下有效。

  0x24:在视频呼叫/监控界面下,进行视频拍照储存。


2) 按键模拟

  0x30~0x37:指定的命令对应上面的几个按键


四、软件界面和操作说明

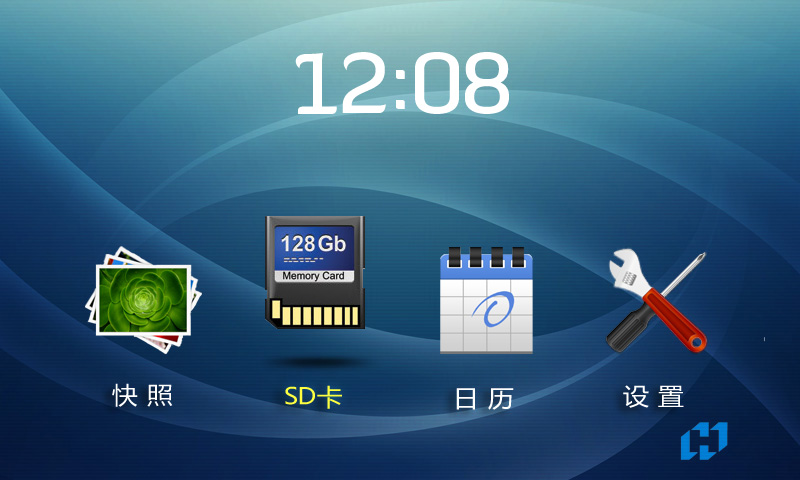

主界面



介绍:界面包括有4个图标,分别是快照、SD卡、日历、设置。快照是查看存储在内部存储器的来访者图片,SD卡是查看SD卡的图片。如果当前没有SD卡时,SD卡的图标会变成灰色,不可被选中。

如果没有快照或者SD卡内没有图片,则不进入相应的界面。界面顶部显示的是当前时间。


操作:按左右键移动图标选中项,确定则进入当前选中项;调试模式下,长按返回键时进入视频模式;其它操作无响应;

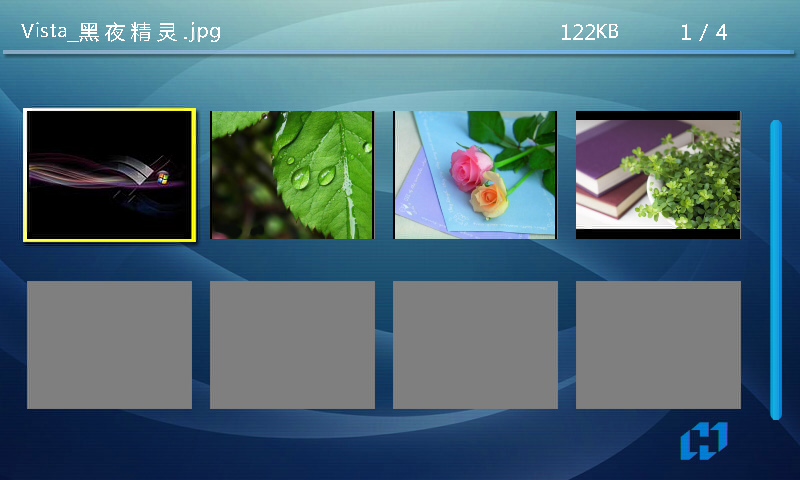

SD卡缩略图界面



介绍:以缩略图的形式显示SD卡的图片,并包括一些文本信息,如图片路径,图片大小,当前项等;

操作:按上/下/左/右键进行选择,按确定键进入大图浏览模式,按返回键则返回主菜单。



照片浏览界面:



介绍:显示内部存储器里存储的拍照图片,左边显示大图,右边显示小图预览;

操作:按上/下键可以选择当前选中项,按确定键进入大图浏览模式,按返回键则返回主菜单


设置界面








介绍:包括了基本设置、拍照设置、图片播放设置、时间设置等项。

其中----

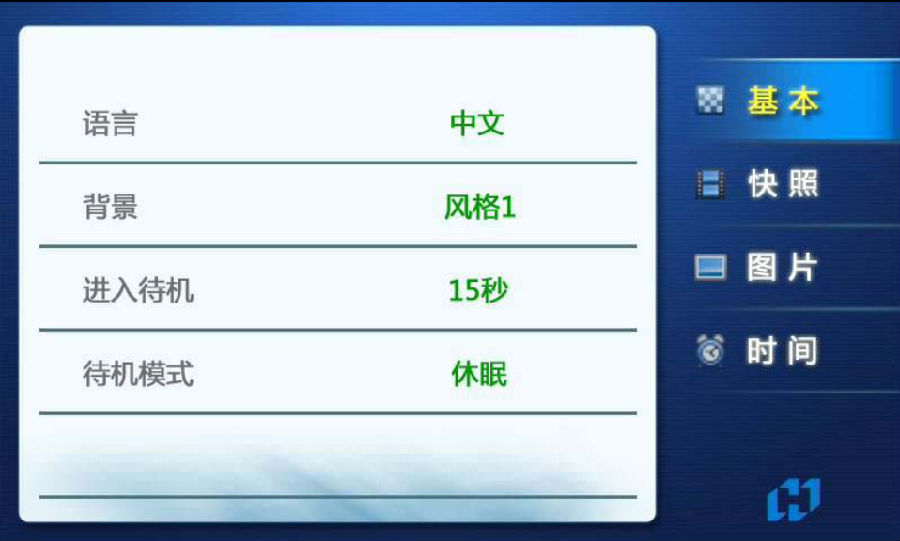

基本设置:语言支持中文和英文,默认是中文;背景图片支持3种风格;进入待机时间则是在主界面中进入相应的待机模式所需要的时间,默认15秒后进入休眠状态,可设置为30秒、1分钟、3分钟等;

待机模式分4种,分别是休眠、日历、幻灯片和数码相框。休眠状态下最省电,幻灯片则是播放内置的图片,可以作为厂家的LOGO宣传图片等播放,数码相框则是播放SD卡的图片,带有数码相框的功能。


快照设置:自动快照设置项可以设置手动拍照,显示视频3秒/6秒后拍照,设置自动拍照后,也可以进行手动拍照。保存模式可以设置在存储已满时,是否自动覆盖原图片,还是不覆盖,而选择手动删除。

存储位置则设置当前拍照图片存储在本地,还是SD卡中。如果没有插入SD卡,则保存时会提示失败。


图片设置:此设置项适用于SD卡大图浏览模式、数码相框模式和幻灯片模式,其中间隔时间表示播放下一张图片的时间;缩放模式有自动,全屏、拉伸3种,其中自动模式下会以原比例显示,全屏模式则

会对原图片进行裁剪,以全屏显示,拉伸则是强制拉伸为全屏,可能会导致图片失真。

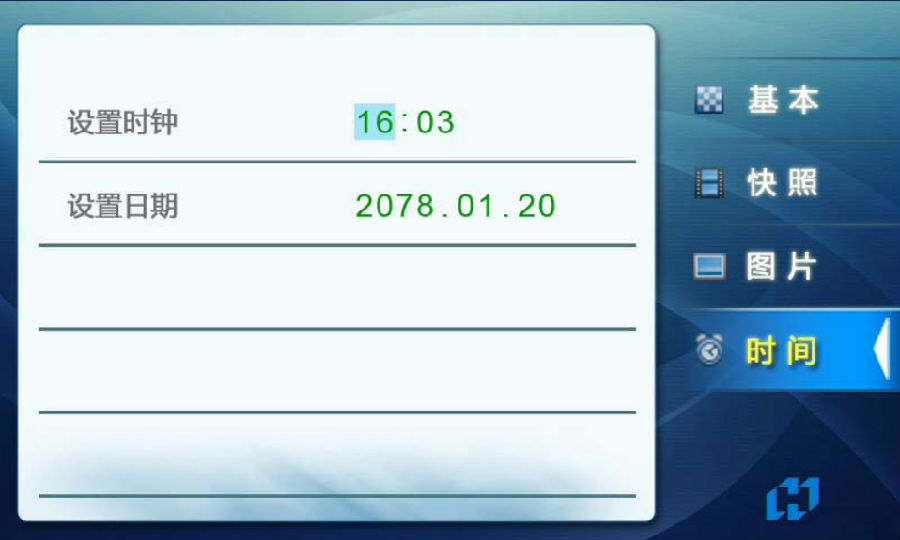

时间设置:可以设置当前时间和日期,如果主板上没有电池,则时间不可以保存。


操作:按上/下/左/右进行设置的选择,按确定键时入相应的页面;按返回键则返回主菜单;时间设置页中,按确定键进入修改模式,在修改模式中,左/右键选择要修改的项,上/下键进行数值修改,再按

确定键保存修改,返回键则退出修改。

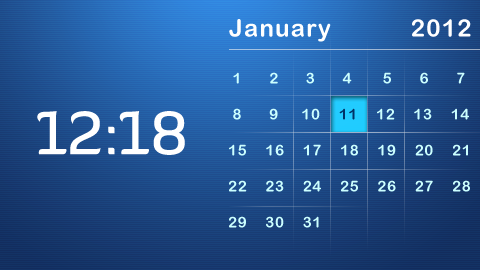

日历界面



介绍:显示当前时间以及日历的功能。

操作:按上/下/左/右可以切换年/月的显示。10秒后返回到当前日期所在的月份。




视频监控界面



介绍:显示当前输入的视频信号,同时可以调整亮度/对比度/色度等。

操作:按确定键可以手动拍照,按上/下键可以弹出调整菜单,按左/右键可以调整数值。调试状态下长按返回键可以返回到主菜单。



大图浏览界面



介绍:显示当前图片。同时有控制菜单显示,以方便进行操作,如下一张图片,左右旋转,返回等。

操作:按左右键进行选择,按确定键执行,按返回键退出菜单,退出菜单后,按确定键可以弹出菜单。




照片查看界面



介绍:显示当前图片。同时有控制菜单显示,以方便进行操作,如下一张图片,左右旋转,返回等。另外可以执行删除、转存到SD卡的动作。

操作:按左右键进行选择,按确定键执行,按返回键退出菜单,退出菜单后,按确定键可以弹出菜单。




界面状态转换说明


上电后将进入低功耗的休眠模式,等待唤醒后进入下一个状态;

待机模式[IDLE状态]有4种,分别是幻灯片、日历、休眠、相框界面。进入IDLE状态时,将根据设置的屏保项,进入其中指定的状态。其中:

休眠模式是进入低功耗模式,仅保持等待唤醒的功能;

幻灯片模式是以图片浏览的模式播放内置在内部存储器的图片。

日历模式则显示当前时间和日期,可以在设置模块中修改时间日期。

相框模式与幻灯片模式类似,它可以播放SD卡上的图片,如果没有SD卡,则直接进入休眠模式;

有呼叫信号或控制信号时,无论当前在哪个状态,都会切换可视对讲模式。有退出的控制信号或超时无响应后,将退出可视对讲模式。

菜单模式下可以进行浏览或设置等操作
