彩色OSD叠加、字幕机解决方案



PUI-D1彩色OSD叠加系统



  PUI-D1彩色OSD叠加系统是一种可以在复合视频图像(如摄像机、DVD、数字机顶盒的视频输出信号)上叠加彩色文字或图形的设备。

PUI-D1彩色OSD叠加系统是采用专用高性能微处理器设计的新一代低成本高性能的产品。

   彩色OSD叠加系统功能特点是随时发布随时显示,支持静止字幕、滚动左飞字幕等并可以同屏存在,可全屏幕任意设置显示位置,支持

32*3248*48点阵字符,文字清晰自然,以点为单位实现平滑游动(滚动字幕);其效果已达专业彩色OSD叠加系统的水平。厂家提供通用

的发布软件,并设有在线使用帮助,使用简易。



功能简介
· 支持静止字幕、滚动字幕并可同屏存在,显示位置可任意设置;可保存字幕信息,实现脱机工作。

· RS232RS485接口,可实现多达255节的点机的联网,可全局广播,批量广播及点播功能。

· 滚动字幕可设置滚动次数、速度、间歇定时、亮度、背景条透明、半透明、覆盖、灰度。

· 静止字幕可设置字符亮度、背景的透明、半透明、覆盖、灰度、行距等。

· 2种滚动字符尺寸发布模式,可快速发布最多达2000个字符滚动信息;可追加信息,有定时功能。

· 2种静止字符尺寸发布模式,最大可显示近20万有效像素,有定时功能。

· 使用大容量存储器,内置48*4832*32中英文点阵字库,确保信息快速发布及快速显示。

· 有2路视频分配输出,其中输出端子OUT2彩色OSD叠加系统断电时具有直通功能,即输入与输出直接连通。

· 支持标准PAL隔行扫描或NTSC隔行扫描制式。
应用推荐

彩色OSD叠加系统广泛应用于倒车雷达、有线电视台、KTV宾馆、酒店,医院,健身会所等场所、电子广告牌、电子公告牌、电子看板、工厂

车间管理看板、广告机、工厂企业文化宣传,生产管理,高铁、地铁、 商场商业广告、公共汽车报站器、排队机系统、收费站、小区信息发布、

视频监控系统工业控制等各种领域…。

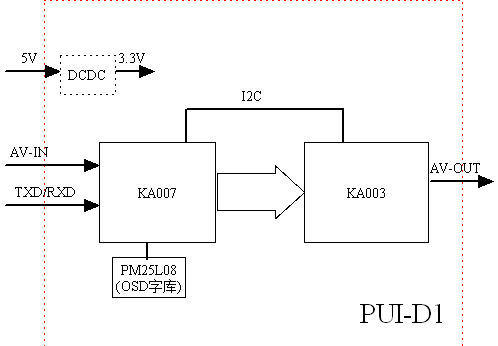

说明系统框图
