PUI-Q2——业界最便宜的TFT液晶屏仪表方案

方案描述

倒车影像仪表模块是利用最新的多媒体处理芯片和控制技术，动态显示行车过程中的提示信息和车况信息，并可以显示厂家的LOGO信息，同时具备倒车影像显示功能。

‍

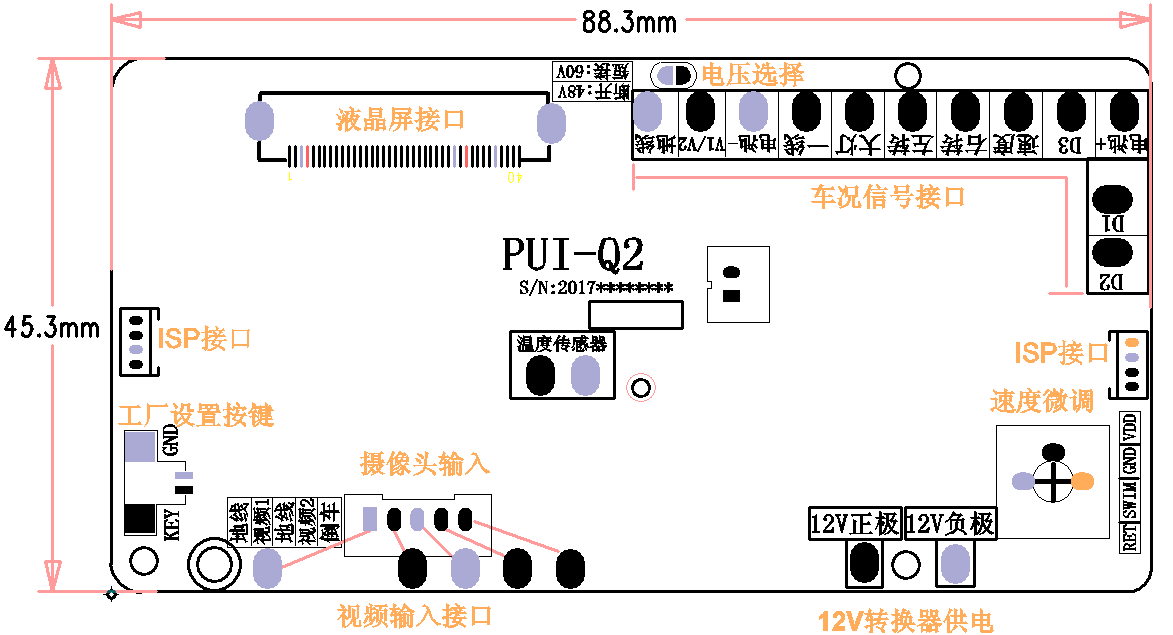

接线图和端口说明


工作过程和原理

整个模块将在上电时开始工作，启动过程:首先显示厂家LOGO信息，然后进行仪表自检动作，自检完

成后进入正常工作状态，正常工作状态下，倒车优先级最高，当倒车信号有效时，仪表切换到倒车影

像模式，显示倒车的视频信号；正常行车过程中仪表优先级最高，显示里程累计，速度指示，电量指

示，左转，右转，远光，档位等信息。

1.速度信号输入后，当前界面自动切换到仪表界面；

2.通过软件设置，可以实现当车停下来时，没有转速信号的条件下，可以切换到外部AV输入状态；

3.仪表界面下，有大灯信号输入，自动调低屏幕亮度；

4.仪表空余的地方显示车辆使用常识的二维码，用户可以通过扫描二维码访问网站，给用户‍；

5.可以配套通用4.3寸、5寸支架，方便安装到通用的仪表外壳上面；

6.业界最低成本TFT液晶仪表。

‍
